螺旋分級機概述
FC螺旋分級機適用于粗粒分級、洗砂，溢流處根據需要可改成寬槽形。螺旋分級機是選礦的設備之一，螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。
螺旋分級機工作原理

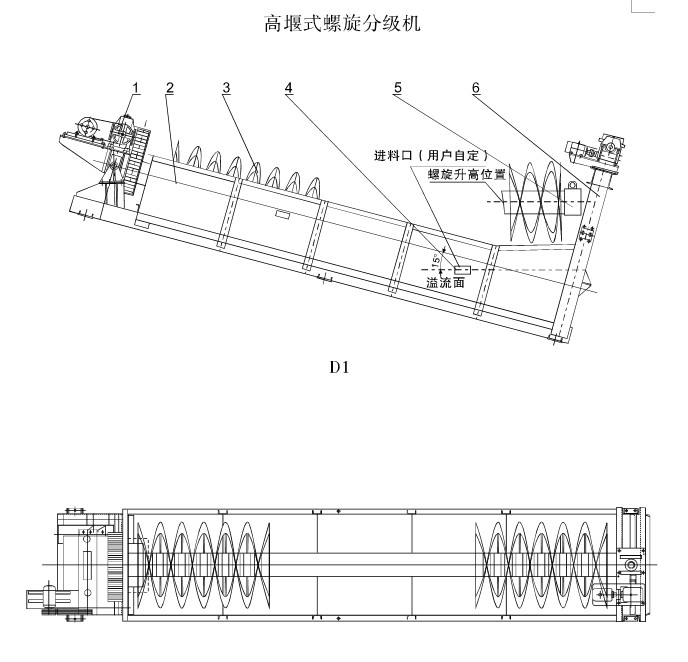

FG螺旋分級機結構及原理FC螺旋分級機大致相同（結構示意圖）。FG螺旋分級機的溢流堰位置高于螺旋軸下端的軸承中心，但低于溢流螺旋的上緣，具有一定的沉降區域，故適用于粗粒洗砂。而FC螺旋分級機溢流端的整個螺旋都浸沉在沉降區域液面下，其沉降區具有較大面積和深度，故適用于細粒洗砂。砂漿從位于沉降區中部的進料口入水槽，傾斜安裝的水槽下端是砂漿分級沉降區，螺旋低速轉動，對砂漿起攪拌作用，使輕細顆粒泥懸浮到上面，流到溢邊堰處溢出，粗重顆粒砂沉降到槽底，由螺旋輸送到排料口排出。
1、傳動裝置 2、水槽, 3、螺旋 4、入料口 5、下部支座, 6、提升結構

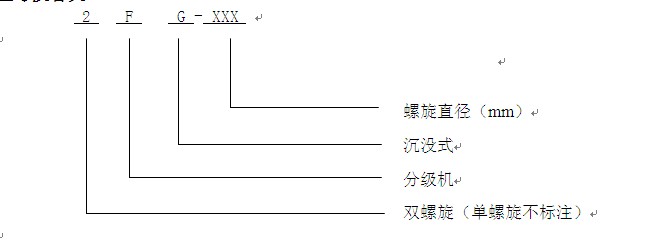

型號及含義
規格與性能
| 型 號 | FG-10 | FG-12 | FG-12 | FG-15 | 2FG-15 | FG-20 | 2FG-20 | FG-24 | 2FG-24 | 2FG-30 | ||||
| 規 格 | Φ1000 | Φ1200 | Φ1200 | Φ1500 | Φ1500 | Φ2000 | Φ2000 | Φ2400 | Φ2400 | Φ3000 | ||||
| 螺旋直徑 | 1000 | 1200 | 1200 | 1500 | 1500 | 2000 | 2000 | 2400 | 2400 | 3000 | ||||
| 螺旋轉（r/min） | 1.6-7.5 | 5，6，7 | 5，6，7 | 2.5，4，6 | 2.5，4，6 | 3.6，5.5 | 3.6，5.5 | 3.64 | 3.67 | 3.2 | ||||
| 水槽 | 長（mm） | 6500 | 6500 | 6500 | 8300 | 8265 | 8400 | 8400 | 9130 | 9130 | 12500 | |||
| 寬 | 1112 | 1372 | 2600 | 1660 | 3200 | 2200 | 4280 | 2600 | 5100 | 6300 | ||||
| 傾斜角 | 14°-10°30’ | 14°-18°30’ | ||||||||||||
| 溢流堰高度 | 521 | 290 | 400 | 500 | 500 | 700 | 700 | 715 | 660 | 440-850 | ||||
| 螺旋提升高度 | 1000 | 1000 | 1000 | 1000 | 1300 | 1300 | 1300 | 1300 | 1500 | |||||
| 計算生產能力（t/24h） | 溢流量 | 85 | 155 | 310 | 230 | 470 | 400 | 800 | 580 | 1160 | 1785 | |||
| 返砂量 | 472-1026 | 1170-1600 | 2340-3200 | 1120-2680 | 2280-5480 | 3890-5940 | 7780-11880 | 6800 | 13600 | 23300 | ||||
| 外形尺寸 | 8004×1570×1934 | 8180×1570×3130 | 82301×2787×3110 | 101990×1976×3905 | 10410×3392×4070 | 10788×2524×4486 | 10995×4595×4490 | 11526×2910×4966 | 12710×5430×5690 | 16020×6640×6350 | ||||
| 長×寬×高 | ||||||||||||||
| 總量 | 4.2 | 8.54 | 15.82 | 11.68 | 21.11 | 20.45 | 37.27 | 25.65 | 45.8 | 73.3 | ||||
| 電動機 | 提升用 | 手動 | Y90L-4 | Y90L-4 | Y90L-4 | Y100L-42.2KW 2臺 | Y100L-42.2KW | Y100L-42.2KW 2臺 | Y100L-42.2KW | Y100L2-43KW 2臺 | Y112M-44KW 2臺 | |||
| 1.5KW | 1.5KW 2臺 | 1.5KW | ||||||||||||
| 傳動用 | Y132M2-65.5KW | Y132M2-65.5KW | Y132M2-65.5KW 2臺 | Y160M-67.5KW | Y160M-67.5KW2臺 | Y160L1-611KW | Y200L2-622KW 2臺 | Y160L-415KW | Y200L-430KW 2臺 | Y225M-445KW 2臺 | ||||
| 說 明 | 5.7r/min | 訂貨未注明時，螺旋轉速按6r/min供貨 | 訂貨未注明時，螺旋轉速按4r/min供貨 | |||||||||||
