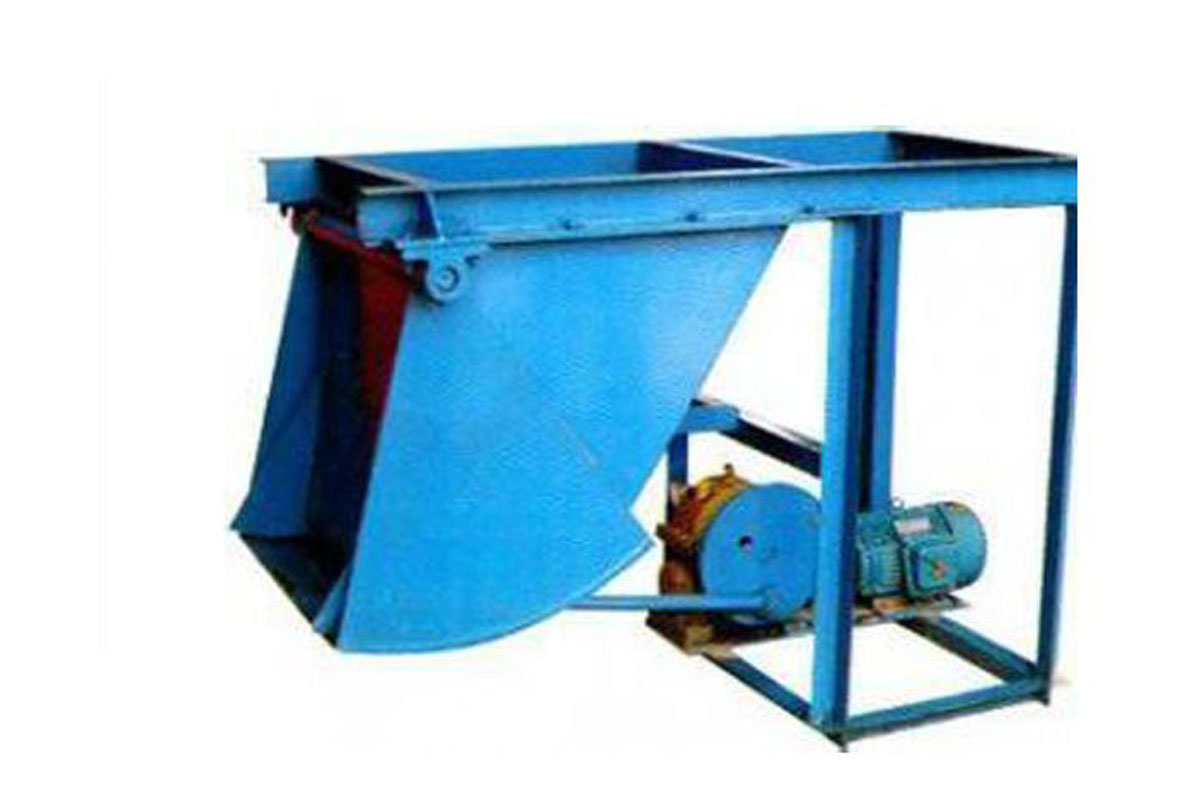

槽式給料機概述
GZB擺式給料機又稱往復式給料機或槽式給料機或擺式給礦機，它是貯礦槽排料應用較早的一種給料設備。擺式給料機是一種運輸機械的輔助設備，它適用于短矩離，按一定量輸送小塊而比重較大的物料，其給粒度在35～100毫米以下；不宜用于粘性物料。擺式給料機的給料板的動作有前后往復移動式，抖動式以及擺動式等。傳動機構均為曲柄回轉式。
槽式給料機應用
擺式給料機的振動電機為激振源,噪聲低,耗電小,調節能好,無沖料現象。擺式給料機的振動平穩、工作可靠、壽命長、調節方便穩定。
擺式給料機適用于選礦、煤炭、化工及其他部門，將顆粒狀物料從貯料槽經漏斗輸送給各種類型的受料裝置。擺式給料機不適宜輸送干粉狀或太大粒度的物料，否則會出現粉塵污染及出口堵塞現象。技術參數
| 型 號 | 進料口 | 偏心輪行程 | 擺 動次數 | Zui大給料粒度 | 外 形 | 給 料能力 | 電動機 | 重量 | ||||
| L×M | mm | 次/分 | mm | t/h | kg | |||||||
| mm | L | B | H | 型號 | 功率 | 轉速 | ||||||
| kw | r.p.m | |||||||||||
| 300×300 | 300×300 | 0~90 | 46 | 30 | 1000 | 450 | 500 | 6.5 | Y80S-4 | 1.1 | 1390 | 272 |
| 400×400 | 400×400 | 0~170 | 46 | 35 | 1050 | 550 | 560 | 12 | Y90S-4 | 1.1 | 1400 | 558 |
| 600×600 | 600×600 | 0~200 | 46 | 50 | 1295 | 820 | 745 | 25 | Y90L-4 | 1.5 | 1400 | 613 |
工作原理
擺式給料機由殼體、弧板、鄂板、驅動裝置、閘板等組成，當電機開動后經減速機、曲柄連桿機拖動弧板做圓弧往返運動，將煤均勻地卸到其他設備上。安裝說明
- 擺式給料機直接固定在料倉下，安裝前找平后將其用螺栓緊固。
- 安裝后的擺式給料機應留有20mm的游動間隙，橫向應水平，懸掛裝置采用柔性連接。
